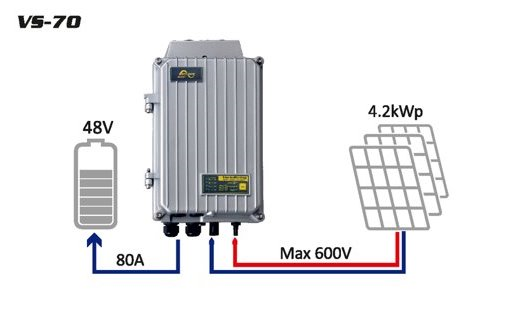

Studer Vario String VS-70 PV laadstroomregelaar

Technische eigenschappen VS-70

Elektrische eigenschappen PV zijde
Max. aanbevolen PV vermogen (@STC): 4200W
Max. stroom: 13A
Max. PV Open Circuit Voltage: 600V
Min. PV functionele circuit voltage: 200V
Aanbevolen MPPT spanning: 250 … 500V

Elektrische beveiligingen
Galvanische scheiding: Ja
PV aarding mogelijkheid: PV+, PV-, floating
Aardfoutbeveiliging: Programmeerbaar
PV omgekeerde polariteit: Ja
Accu overspanning: t/m max. 80V
Over temperatuur: Ja
Omgekeerde stroom in de nacht: Ja

Accu lader
Laad eigenschappen: 4 traps: Bulk / Absorption / Floating / Equalization
Maximale laadstroom: 70 A
Temperatuur compensatie: Met optie BTS-01.
-3mV / °C / cell (25°C ref) standaard instelling.
Instelbaar -8 to 0mV / °C.
Nominale accu spanning: 48 Vdc
Werking accu lader: 38 … 68 Vdc
Aarding accu: Accu + of –

Algemene gegevens
Max. verbruik in stand-by: 20mA > 1W
Gewicht: 5.5 Kg
Afmetingen: 120x220x350 mm
Bescherming graad: IP54 IEC/EN 60529:2001
Conformity: EMC 2004/108/CE
LV 2006/95/CE
RoHS 2011/65/EU
IEC/EN 62109-1:2010
IEC/EN 61000-6-3:2011
IEC/EN 61000-6-1:2005
ISO 9001:2008 / 14001:2004
Relatieve vochtigheid in bedrijf: 100 %
Garantie: 5 jaar
PV aansluiting: SUNCLIX (Phoenix contact tool free)
Montage locatie: binnenshuis
Omgevingstemperatuur: -20 … 55 °C
Max. rendement: > 98%
MPPT rendement: > 99%
Parallel operation (separated PV arrays): t/m 15 apparaten
Max kabel diameter: 35 mm2
