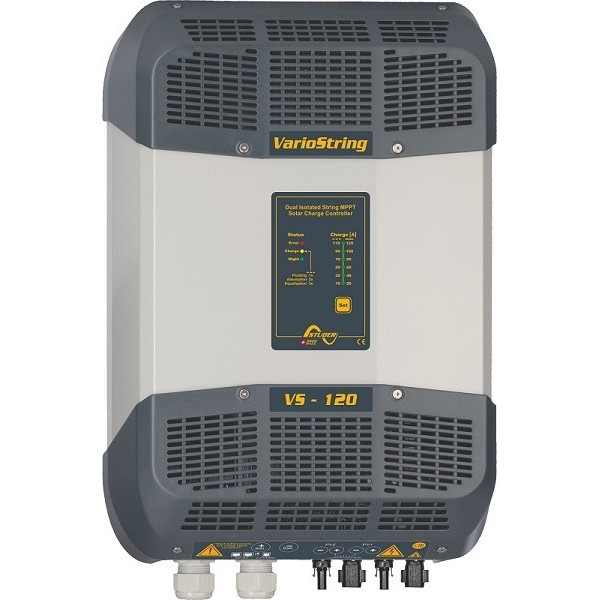

Studer Vario String VS-120 PV laadstroomregelaar

€3.605,80 Incl. BTW

De VarioString VS-120 Dual MPPT zonnepaneel laadregelaar heeft een maximale laadstroom van 120A bij 48V.

De volledig geïsoleerde MPPT ingang kan een ingangsspanning aan t/m 600V(Voc) (2×3.5KWp) of t/m 900V(Voc)(7KWp) met de MPPT ingangen in serie geschakeld.

De VarioString VS-120 is volledig beveiligd tegen het verkeerd aansluiten van de bedrading.

Het maximale vermogen per VS-120 unit is 7KW. Het maximaal aantal VS-120 units wat parallel kan worden geschakeld is 15 waarmee het totale vermogen 105KW bedraagt.

Aanvullende informatie

Technische Specificaties

Technische eigenschappen VS-120

Elektrische eigenschappen PV zijde
Max. aanbevolen PV vermogen (@STC): MPPT 1: 3500W
MPPT 2: 3500W
MPPT 1+2 (in parr.): 7000W
MPPT 1+2 (in serie): 7000W
Max. stroom: MPPT 1: 13A
MPPT 2: 13A
MPPT 1+2 (in parr.): 26A
MPPT 1+2 (in serie): 13A
Max. PV Open Circuit Voltage: MPPT 1: 600V
MPPT 2: 600V
MPPT 1+2 (in parr.): 600V
MPPT 1+2 (in serie): 900V
Min. PV functionele circuit voltage: MPPT 1: 200V
MPPT 2: 200V
MPPT 1+2 (in parr.): 200V
MPPT 1+2 (in serie): 400V
Aanbevolen MPPT spanning: MPPT 1: 250 … 500V
MPPT 2: 250 … 500V
MPPT 1+2 (in parr.): 250 … 500V
MPPT 1+2 (in serie): 500 … 750V

Elektrische beveiligingen
Galvanische scheiding: Ja
PV aarding mogelijkheid: PV+, PV-, floating
Aardfoutbeveiliging: Programmeerbaar
PV omgekeerde polariteit: Ja
Accu overspanning: t/m max. 80V
Over temperatuur: Ja
Omgekeerde stroom in de nacht: Ja

Accu lader
Laad eigenschappen: 4 traps: Bulk / Absorption / Floating / Equalization
Maximale laadstroom: 120 A (60A per MPPT)
Temperatuur compensatie: Met optie BTS-01.
-3mV / °C / cell (25°C ref) standaard instelling.
Instelbaar -8 to 0mV / °C.
Nominale accu spanning: 48 Vdc
Werking accu lader: 38 … 68 Vdc
Aarding accu: Accu + of –

Algemene gegevens
Max. verbruik in stand-by: 25mA > 1.25W
Gewicht: 7.5 Kg
Afmetingen: 133x322x466 mm
Bescherming graad: IP20
Conformity: EMC 2004/108/CE
LV 2006/95/CE
RoHS 2011/65/EU
IEC/EN 62109-1:2010
IEC/EN 61000-6-3:2011
IEC/EN 61000-6-1:2005
ISO 9001:2008 / 14001:2004
Relatieve vochtigheid in bedrijf: Max. 95 % (zonder condensatie)
Garantie: 5 jaar
PV aansluiting: SUNCLIX (Phoenix contact tool free)
Montage locatie: binnenshuis
Omgevingstemperatuur: -20 … 55 °C
Max. rendement: > 98%
MPPT rendement: > 99%
Parallel operation (separated PV arrays): t/m 15 apparaten
Max kabel diameter: 70 mm2
